CLARTÉ ET LISIBILITÉ

Placement automatique des textes pour une disposition optimale

Définissez précisément le comportement des textes pour augmenter significativement la lisibilité et la pertinence des textes dans toutes les langues

Utilisez la solution la plus reconnue de placement automatique des textes pour atteindre le plus haut niveau de qualité. Traitez les textes dans toutes les langues pour générer des cartes pour n’importe quel endroit du monde à l’aide de paramètres entièrement personnalisables qui répondent à vos exigences.

A chaque objet graphique son texte

Les paramètres de placement des textes : noms des routes, POI, bâtiments, numéros de rues, etc… permettent d’obtenir des résultats de placement remarquables. De plus, le moteur de placement de textes s’adapte en fonction l’échelle et de la densité d’information requises.
  • Texte à plat.
  • Texte sur courbe.
  • Texte à plat sur courbe.
  • Texte sur surface.

Paramètres graphiques pour le design des textes

Un type de texte est un ensemble d’attributs de texte référencé par un nom, classé par famille et rangé dans une liste. Les textes peuvent être placés « à plat » ou « sur des courbes ». LorikSoftware utilise les polices Unicode, TTF, OpenFont et ATM et supportent également n’importe quelle langue (telles que l’arabe, le cyrillique, le grec, le thaï, etc). Une interface complète définit tous les paramètres graphiques des polices tels que :
  • La définition de la police :
    • Police principale utilisée par défaut.
    • Police alternative qui est une autre police possible pour un texte, une police condensée par exemple.
  • La couleur, le filet (halo) : largeur et couleur, le cadre.
  • La couche par défaut.
LorikSoftware inclut des paramètres pour modifier le texte lors du placement automatique ou pendant l’édition interactive des données.
  • Le décalage et l’interligne.
  • Valeur d’espacement.
  • Les variations de taille.
  • Pourcentage d’exposant et d’indice.
  • Justification par défaut.
  • Masquage de la courbe support.

Un outil spécifique est disponible pour placer les sondes pour les cartes marines.

Aperçu de la puissance du placement des textes par les tâches toolbox

Placement des textes à plat

Définit les paramètres de dépose des textes à plat selon les critères suivants :

  • une marge autour de chaque texte pour éviter les chevauchements.
  • les distances minimales et maximales tolérées par rapport au point d’insertion.
  • l’ordre (spiral) de positionnement des textes par rapport à leur point d’insertion (centre, gauche, droit, haut gauche, haut droit, etc.).
  • la création d’une ligne de rappel.
  • une priorité par rapport aux autres textes déposés.
  • une série de modifications apportées au texte pour l’ajuster à la place disponible.
  • évitement d’une sélection de linéaires.
  • espacement par rapport aux POI placés simultanément.
  • évitement d’une sélection de POI.
  • comportement lors d’une impossibilité de placement.

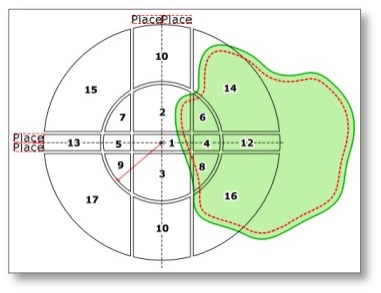

  • Ordre spiral autour du point d’insertion avec les paramètres de distance minimum et maximum par rapport au point d’insertion.
  • Des options définissent la préférence de placement des textes (le moins de modifications possibles, le plus près possible de son point d’insertion, etc.
  • Une option permet de forcer le placement de certains textes dans une surface spécifique.

Placement des textes sur courbes

Définit les paramètres de dépose des textes sur les courbes selon les critères suivants :

  • Les espacements idéaux par rapport au début et à la fin de courbe servant de support et entre les chaînes de caractères identiques déposées sur la courbe (avec une valeur maximum).
  • Un limite qui permettra d’éviter le placement d’un texte sur les angles trop aigus.
  • Une composante spécifique dans laquelle seront placés les textes ayant généré un conflit de placement.
  • Une priorité par rapport aux autres textes déposés sur courbe. Par exemple les routes principales sont placées avant les routes locales.
  • Les conditions de placement de textes selon la forme ou la longueur de la courbe.
  • Si la forme est trop complexe ou la courbe trop petite, le texte est alors placé « à plat » avec une possible création d’une fusée de rappel.
  • Une série de modifications apportée au texte pour l’ajuster à la place disponible.
L’ordre des modifications est aussi défini par l’utilisateur. Une modification peut être forcée ou non autorisée. Quand un texte ne peut être placé, le programme applique les modifications dans l’ordre. Quand le texte est finalement placé, le programme essaie de supprimer les modifications précédentes de façon à apporter le moins de modifications possible.

Placement des textes sur courbes de niveau
Place les valeurs d’élévation sur les courbes de niveau. Ces valeurs peuvent être directement récupérées du modèle numérique de terrain lui-même.
Le placement des textes sur courbes de niveau se fait à partir de courbes existantes ou est calculé directement à partir de MNT.

Placement des textes sur surfaces

Définit les paramètres de dépose des textes associés à des surfaces pour les placer de façon linéaires sur une courbe médiane créée automatiquement ou à plat. La superficie permet également de conditionner le placement.

  • Le texte « Queensway Bay » est placé sur la courbe automatiquement créée. La courbe pour la surface correspondant au texte « Rainbow Harbor » n’a pu être créée. Le texte est donc placé à plat.
  • La première surface est trop petite pour recevoir un texte. La seconde surface n’accepte qu’un seul texte. La troisième surface est assez grande pour recevoir plusieurs textes. Les valeurs des surfaces minimum et maximum sont entièrement paramétrables.

Ajustement pour un placement de textes automatique

D’autres tâches toolbox exploitent les types de textes et leurs attributs pour déposer les textes de façon automatique en évitant les conflits de placement. Les textes sont placés de façon à ne pas couper la limite de la zone de transfert.

Transformation des textes par expression régulière

Utilise les expressions régulières pour modifier le contenu ou l’ordre d’un texte à placer dans la carte.
Les expressions régulières sont saisies une à une ou sous forme de listes.
Le résultat de cette conversion peut être utilisé par les règles de placement de texte de façon conditionnelle.

Placement des textes à plat le long d’une courbe

Définit les paramètres de dépose pour les textes à plat à déposer le long d’une courbe. Le point d’insertion est calculé sur la courbe et l’orientation suit celle de la courbe (ou non). Une règle d’évitement permet d’éviter le placement de ces textes sur une sélection de courbes.

1/ Le texte utilise l’angle de la courbe à son point de dépose.

2/ Le texte est placé sans orientation.

3/ Un symbole peut aussi être placé sous le texte.
